Установка усилителя - прокладка проводов

Начинаем с протяжки проводов к усилку


  • Для начала нужно протащить силовой провод из моторного отсека в салон.
    Сделать это можно там где заходить вся проводка, слева от рулевой колонки

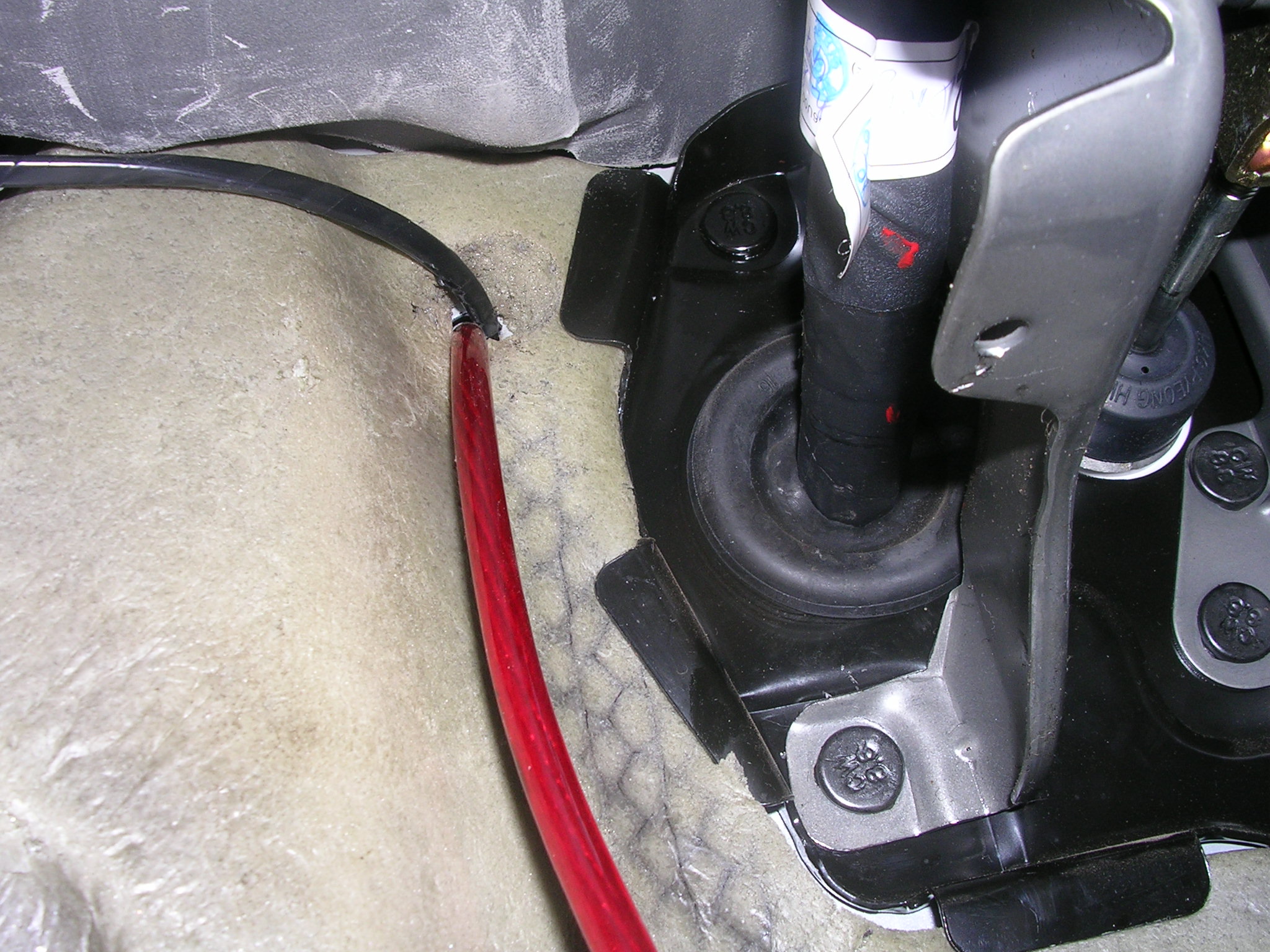

    В моей машине обнаружилась дыра выше и левее общего входа, скорее всего ее сделали установщики сигналки. Туда замечательно поместился плюсовой провод.

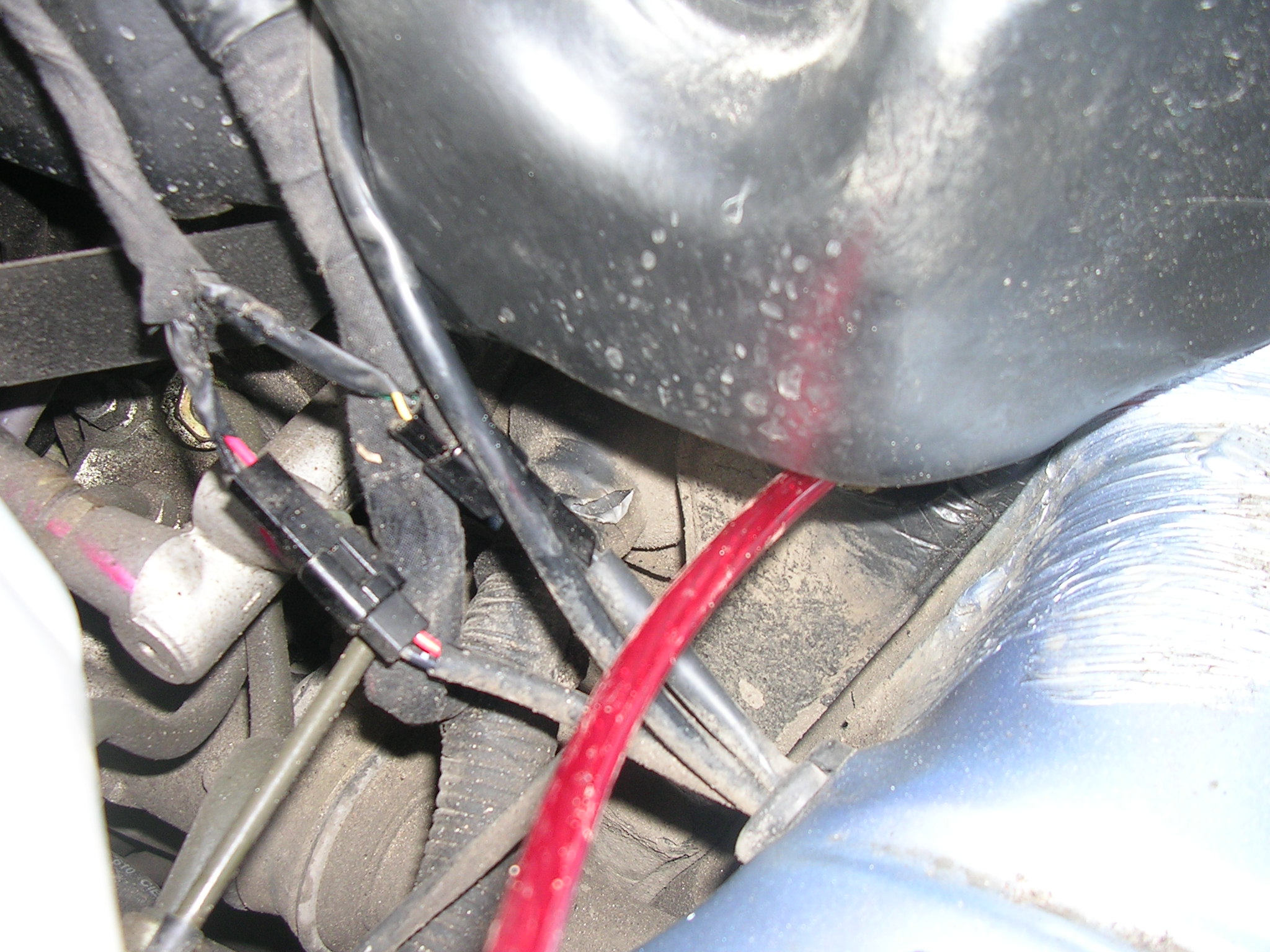

    Вид со стороны моторного отсека


  • Необходимо снять расширительный бачок

  • Далее снимаем рамку магнитолы, подключаем акустические провода и провод управления усилителем к магнитоле
    и вместе с силовым кабелем (если все делать по уму, то силовой и акустический кабель нежно пускать по разным краям машины)
    собираем все хозяйство в районе накладки левой стойки.

     Для прокладки кабеля дальше, нужно снять накладку порога и заднее сидение

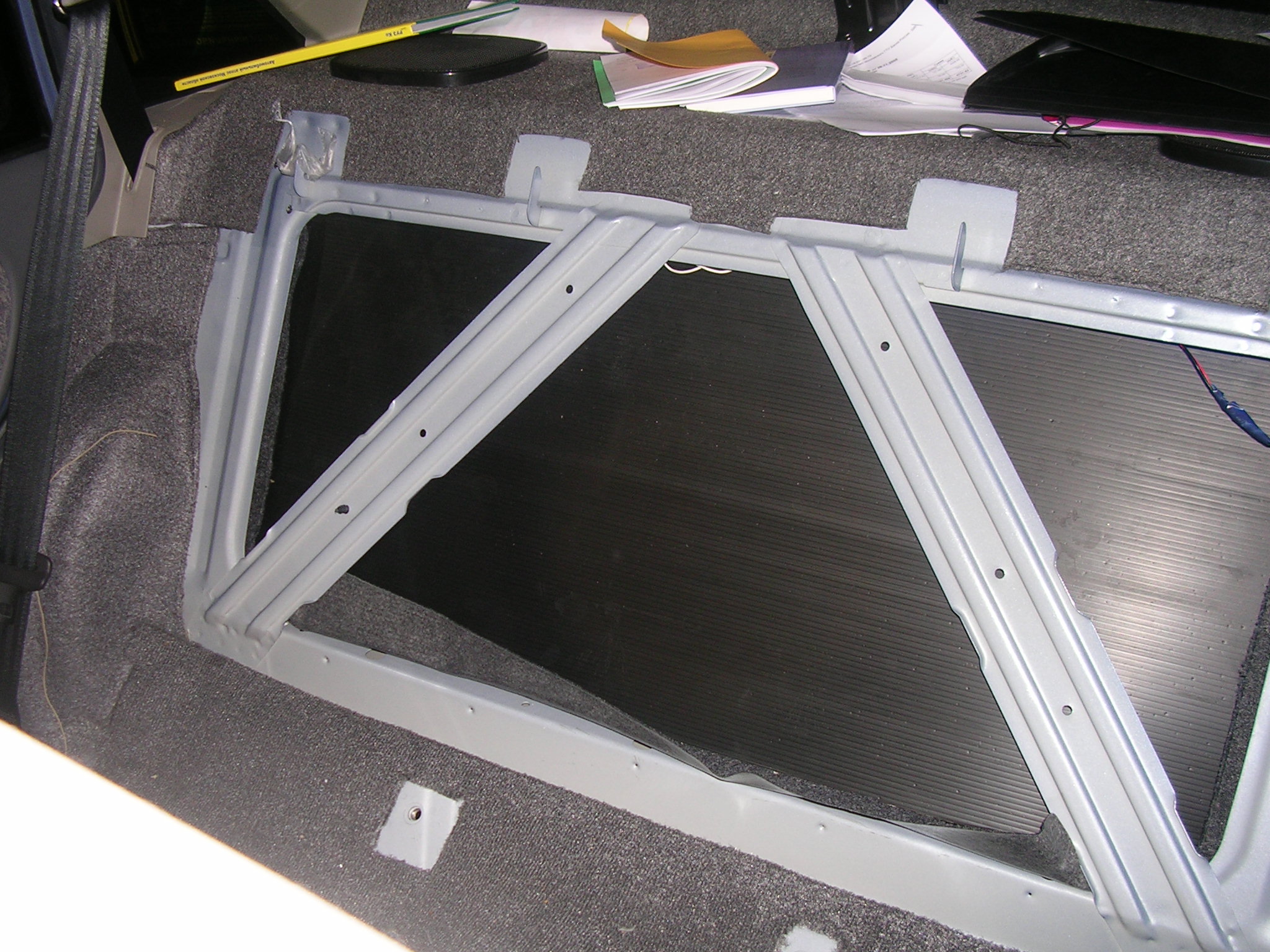

    Также снимаем черную накладку отгораживающую багажник от салона

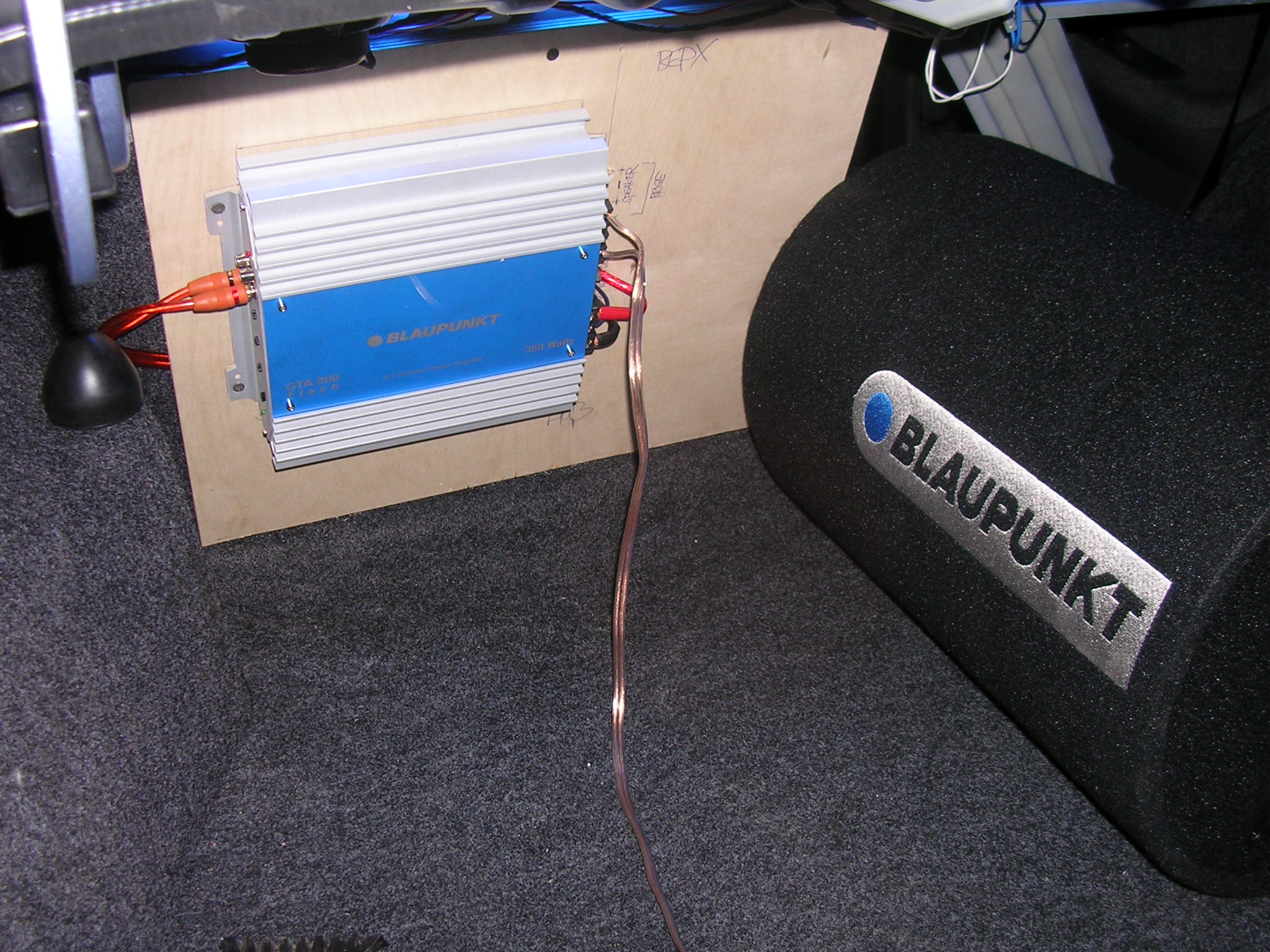

    Вместо черной перегородки я решил сделать откидывающуюся стенку, на который разместится усилитель.
    Для этого понадобилась фанера, рояльные петли, далее все планируется обшить ее карпетом

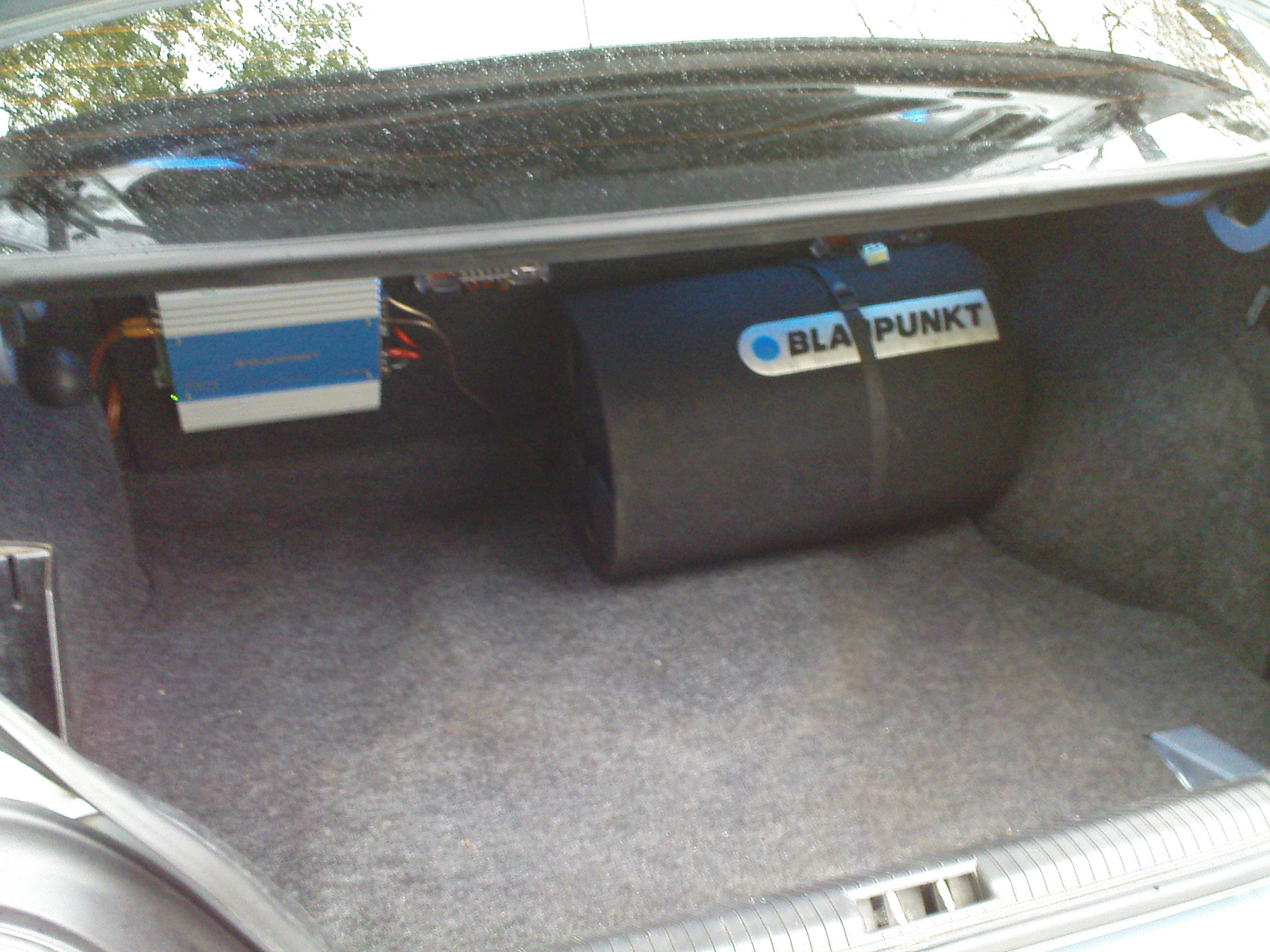

  • Вот как-то так...
